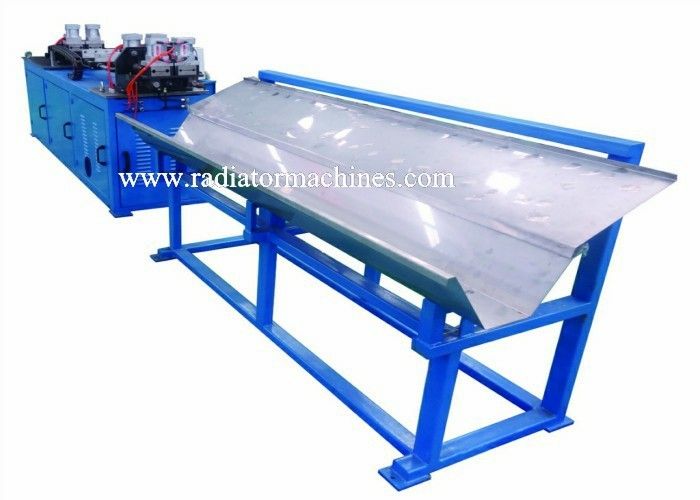

دستگاه صاف کننده و برش لوله سروو با کیفیت بالا از WONDERY

1. مشخصات تجهیزات

1.1 مدل تجهیزات: XZJ-4

1.2 مشخصات تجهیزات: 4.76 ~ 19.05

1.3 لوله مسی صاف و برش در هر زمان: 6 لوله در هر دستگاه.

2. ویژگی های تجهیزات

2.1 روش تغذیه: سروو موتور + پیچ توپ.

2.2 پایه جمع آوری لوله: سقوط لوله سیلندر پنوماتیک;

2.3 کنترل الکتریکی: کنترل PLC و صفحه نمایش لمسی.

اندازه سیم پیچ 2.4: قطر داخلی φ134 میلی متر، قطر بیرونی: φ1070 میلی متر.

طول مجموعه لوله 2.5: 2000 میلی متر (استاندارد)؛

2.6 روش decoiling: سیم پیچ از بیرون به داخل (موتوری) یا از داخل به بیرون کشیده می شود.

2.7 راندمان کار: 6 لوله در دقیقه (لوله 1 متر).

3. توابع تجهیزات

این دستگاه از دیکویلر، بدنه صاف کننده و برش و دستگاه جمع آوری لوله تشکیل شده است.دستگاه توسط PLC و صفحه نمایش لمسی کنترل می شود.

3.1 برش تا طول لوله از طریق رابط انسان و ماشین تنظیم می شود.

3.2 مکانیسم صاف کردن دستگاه را می توان به صورت افقی و عمودی تنظیم کرد.

3.3 مکانیسم تغذیه از موتور سروو و بال اسکرو استفاده می کند که طول تغذیه دقیق را تضمین می کند و امکان تنظیم راحت را فراهم می کند.دستگاه می تواند لوله ها را بدون فرز برش دهد.هر کاتر را می توان به طور جداگانه تنظیم کرد و می توان آن را به طور مکرر با پولیش استفاده کرد.(قطر بیرونی برش:φ25)

3.4 پایه جمع آوری لوله توسط یک سیلندر پنوماتیک کنترل می شود.یک شیب طبیعی برای سقوط لوله وجود دارد.

3.5 سیستم مکانیکی دستگاه در عملکرد تمام اتوماتیک است.کیفیت محصول نهایی پایدار و قابل اعتماد است.

3.6 ساختار کلی دستگاه برای اطمینان از ایمنی کارگران به خوبی طراحی شده است.

4. مشخصات و دقت محصول پردازش شده

4.1 تحمل لوله برش به طول: ≤±0.5 میلی متر بر اساس تغذیه 1000 میلی متر.

4.2 صافی: در عرض 1 میلی متر غیر مستقیم در هر 1000 میلی متر طول.

4.3 سطح لوله بدون خراش یا کبودی مکانیکی است.

4.4 مکانیسم صاف کردن را می توان به صورت دستی تنظیم کرد.در مجموع 8 چرخ صاف کننده شامل چرخ های افقی و عمودی وجود دارد.

5. پیکربندی کامپوننت

5.1 توپ پیچ: مارک تایوان؛

5.2 اجزای اصلی پنوماتیک تجهیزات از برند Algreat یا Airtac می باشد.

5.3 قطعات الکتریکی اصلی از برندهای LS، IDEC، Kinco یا Schneider می باشد.سیستم کنترل الکتریکی مطابق با استانداردهای ایمنی ملی مربوطه است.

6. منبع تغذیه تجهیزات

6.1 نوع جعبه کنترل: داخل بدنه دستگاه؛کنترل جمعی PLC و صفحه نمایش لمسی؛

منبع تغذیه 6.2: AC380V, 50HZ, 3P, 4-wire;

ولتاژ عملیاتی 6.3: DC24V;

7. لوازم جانبی عرضه شده با دستگاه:

کاتر 7.1: 8 قطعه (4 قطعه روی دستگاه و 4 قطعه آماده به کار)

7.2 جعبه ابزار، 1 مجموعه.

7.3 کمربند سنکرون، 2 قطعه;

7.4 دفترچه راهنما، 1 نسخه;

8. پذیرش

پذیرش دستگاه در محل فروشنده می باشد.هنگامی که دستگاه 15 روز از تکمیل فاصله دارد، خریدار باید حداقل 20 کیلوگرم سیم پیچ لوله را برای آزمایش دستگاه ارائه دهد.

9. گارانتی

این دستگاه از روز ورود به سایت خریدار به مدت 12 ماه گارانتی دارد. قطعات فرسوده آسان شامل گارانتی نمی شود.

10. رنگ تجهیزات:استاندارد RAL5015 آبی آسمانی یا در غیر این صورت توسط خریدار مورد نیاز است.

دستگاه صاف کننده و برش لوله مسی/آلومینیوم
