جزئیات محصول:
پرداخت:
|
نام ماشین: | دستگاه پره رادیاتور | سرعت: | 80 SPM |
---|---|---|---|
عرض باله: | حداکثر 500 میلی متر | ارتفاع باله: | 3-12 میلی متر |
سکته مغزی عمودی: | 14 میلی متر | ||
برجسته: | ,,flat fin machine |
حداکثر 500 میلی متر پهن آلومینیومی باله رادیاتور ماشین مهر زنی 80 SPM باله موج دار
برنامه اصلی
از دستگاه پره رادیاتور آلومینیومی برای تولید پره های زیر استفاده می شود:
بالههای صاف و صاف، بالههای دندانهدار، بالههای سوراخدار، بالههای موجدار، بالههای لووردار و غیره.
محدوده تامین
نه |
مورد |
Q'ty |
1 |
بدنه دستگاه رادیاتور فین نوع مهر زنی |
1 مجموعه |
2 |
دیکویل |
1 مجموعه |
3 |
دستگاه روغن کاری |
1 مجموعه |
4 |
سروو برش |
1 مجموعه |
5 |
جدول مجموعه |
1 مجموعه |
6 |
جعبه ابزار |
1 مجموعه |
7 |
تجهیزات جانبی |
چندین |
مقدمه ای بر واحدهای اصلی
دستگاه باله رادیاتور آلومینیومی نوع مهر زنی عمدتاً از دیکویلر تشکیل شده است
دیکویل اتوماتیک
دیکویلر اتوماتیک بخش مهمی از خط پرس باله است.می تواند به طور خودکار شروع یا متوقف کند.
الف) کویل آلومینیومی را روی دیکویلر قرار دهید و سپس حلقه مسدود کننده را بین هر دو سیم پیچ قفل کنید.
ب) هنگامی که دستگاه پرس باله شروع به کار کرد، دیکویلر نیز شروع به کار می کند.
ج) بر اساس موقعیت فوق العاده بالا و پایین نوار آلومینیومی که توسط سوئیچ فوتوالکتریک حس می شود، دیکویلر به طور خودکار شروع یا متوقف می شود.
دستگاه روغن کاری
دستگاه روغن کاری برای روانکاری نوار آلومینیومی قبل از ورود به دستگاه پره مهر زنی است.
ماشین پره رادیاتور آلومینیومی مهر زنی
دستگاه پره آلومینیومی برای تولید باله های مسطح برای مبدل های حرارتی توسط نیروی فشار مکانیکی استفاده می شود.
واحد برش
واحد سروو برش از موتور سروو برای کنترل تغذیه مواد استفاده می کند و پمپ هوا کاتر را برای برش باله ها کنترل می کند.کاربر می تواند عرض باله و مقدار باله را در هر برش تنظیم کند.
پارامترهای فنی ماشین فین
قدرت سیستم کنترل (KW) |
3 |
||
منبع تغذیه |
3P؛ 10% ± 380 ولت؛ 2 ± 50 هرتز (می تواند سفارشی شود) |
||
دقت ماشین |
سطح بالاترین نقطه جدول قالب |
میلی متر |
≤0.03 |
سطح پایین ترین نقطه جدول قالب پایینی |
میلی متر |
≤0.03 |
|
سطح جدول قالب در هنگام صعود |
میلی متر |
≤0.03 |
|
سطح جدول قالب در هنگام فرود |
میلی متر |
≤0.03 |
|
سکته مغزی عمودی |
میلی متر |
14 |
|
نیروی مشت زدن |
کیلوگرم |
7500 |
|
مشخصات باله |
باله (ارتفاع*پیچ) |
میلی متر |
سفارشی |
حداکثر عرض باله |
میلی متر |
500 |
|
حداکثر ارتفاع باله |
میلی متر |
12 |
|
حداقل ارتفاع باله |
میلی متر |
1 |
|
سرعت ماشین |
کنترل اینورتر |
زمان/دقیقه |
10 تا 85 |
ابعاد کلی |
ال |
میلی متر |
1320 |
دبلیو |
میلی متر |
750 |
|
اچ |
میلی متر |
1550 |
|
سر و صدا |
|
db (A) |
60 |
وزن |
|
کیلوگرم |
2000 |

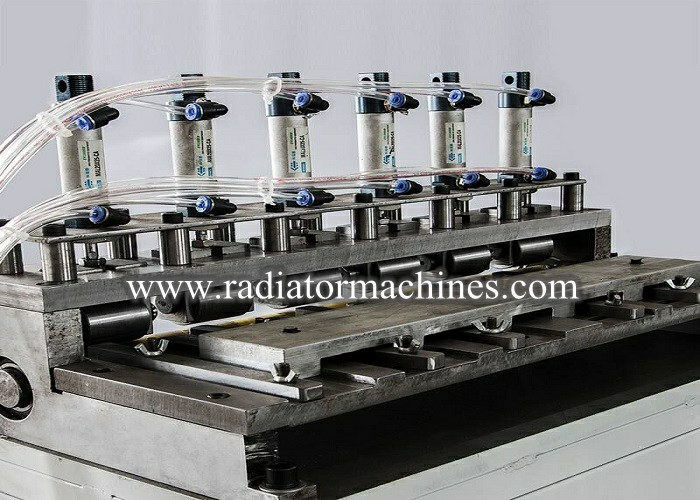

تصویر سروو کاتر دستگاه فین مهر زنی
