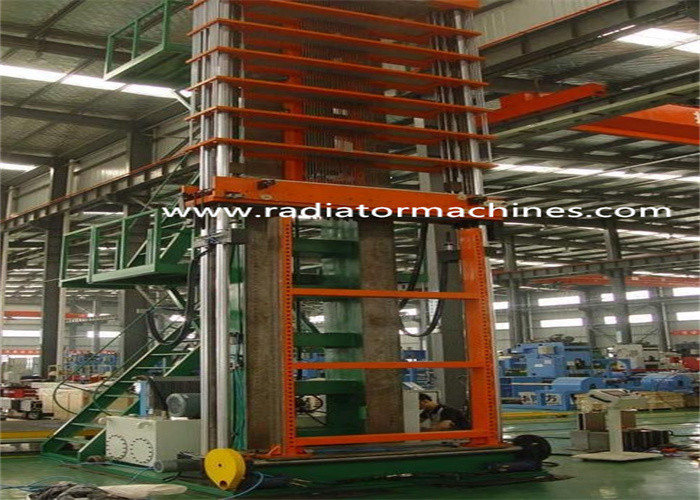

دستگاه انبساط 800 میلی‌متری سروو لوله عمودی برای تهویه مطبوع

تجهیزات HVAC دستگاه انبساط لوله عمودی سروو برای تهویه مطبوع

1. محدوده محصول

WONDERY یک تولید کننده حرفه ای تجهیزات HVAC است.ما طیف کامل تجهیزات HVAC را داریم

مانند دستگاه پرس باله با سرعت بالا، دستگاه گسترش دهنده لوله عمودی اتوماتیک، خم کن خودکار سنجاق سر،

دستگاه صاف کننده و برش لوله آلومینیوم و مس.ما ماشین آلات خودکار و دستی داریم

پاسخگویی به نیازهای مختلف تولید در تجهیزات HVAC.

2.ویژگی های ساختاریعمودی ماشین گسترش دهنده

2.1 دستگاه گسترش دهنده لوله عمودی ترتیب عمودی، بارگیری و تخلیه قطعه کار توسط اپراتور را اتخاذ می کند.

که می تواند لوله ها را در یک چرخه منبسط، شعله ور و تا کند.

2.2 تنظیم طول انبساط دوم توسط کاهنده موتور، چرخ دنده و زنجیر که رزوه محرک است انجام می شود.

نوار برای چرخش همزمان، نوار نخ به رمزگذار متصل می شود و تغییر طول را می توان در

صفحه ترمینال PLC.

2.3 نگهدارنده پایینی بین دو صفحه انتهایی کنترل کننده می تواند صعود و نزول همزمان را تشخیص دهد.

از طریق موتور و جعبه دنده حلزونی، قفل پنوماتیک.همچنین می توانید کدگذار چرخشی نوار نخ پایین را انتخاب کنید

به طوری که متوجه شوید تغییر طول را می توان روی صفحه نمایش لمسی نشان داد.

2.4 میله انبساط سریع ثابت، قفل پنوماتیک و دستگاه محافظ میله انبساط بر روی دستگاه ثابت است.

برای جلوگیری از آسیب رساندن به میله منبسط شونده، دستگاه محافظ به طور خودکار کار نمی کند

برخورد غیر منتظره و خم شدن.

2.5 گیرنده دارای ساختار قفل کننده است که در هنگام تخلیه بیرون کشیده نمی شود و همچنین

مناسب برای تغییر مشخصاتبرای اینکه قطعه کار را راحت خارج کنید.

2.6 درب دستگاه گسترش لوله عمودی از ساختار ترکیبی فولاد و آلومینیوم استفاده می کند.

2.7 گسترش دهنده لوله عمودی با دو سیستم راهنما، ستون راهنما و ریل راهنمای کشویی ارائه می شود.

دستگاه کامل استحکام خوبی دارد.

2.8 کل قالب توسط مرکز ماشین وارداتی با دقت بالا پردازش می شود که می تواند

با تغییر مشخصات با یکدیگر تغییر می کنند.

2.9 طراحی ABC …… کدهایی برای جایگزینی ورودی ارتفاع سیم پیچ برای عملیات آسان

مدیر، هنگامی که مشتری قطعه شماره را انتخاب کرد، دستگاه به طور خودکار تنظیم می شود و اپراتور این کار را انجام می دهد

برای حرکت دادن صفحات منبسط کننده به بالا یا پایین، نیازی به فشار دادن هیچ دکمه ای نیست.

فرآیند شعله ور شدن و رفلر.

2.10 گسترش انقباض به طور یکنواخت برای صفحه پشتیبانی میانی با +/-2٪ زیر

اجازه با تنظیم کمیت باله.

2.11 طراحی مشتری را برای موضوع قفل گلوله دنبال کنید.

3. پارامترهای فنی

4. استاندارد پذیرش:

4.1 تحمل بین سمت بالا و پایین قطعه کار پس از انبساط:

اگر عرض قطعه کار ≤800 میلی متر باشد، تحمل آن 0.8 میلی متر است.اگر عرض بیش از 800 میلی متر باشد، تحمل 1/1000 است

عرض قطعه کار

4.2 تحمل بین سمت چپ و سمت سفت قطعه کار پس از انبساط:

اگر طول قطعه کار ≤800 میلی متر باشد، تحمل 0.8 میلی متر است.اگر طول بین 800-1200 میلی متر باشد تحمل 1 میلی متر است.

اگر طول بیش از 1200 میلی متر باشد، تحمل 1/1000 طول قطعه کار است.

4.3 تحمل طول پس از انبساط:

اگر طول قطعه کار ≤1200 میلی متر باشد، تحمل کمتر از 1.2 میلی متر است.اگر طول قطعه کار 1200 میلی متر باشد،

تحمل 1/1000 طول قطعه کار است.

4.4 پس از گشاد شدن و تا شدن، تحمل: ≤Φ0.2 میلی متر است.

4.5 قطعه کار باید به طور پیوسته حرکت کند. حداکثر سوراخ ها را می توان در یک چرخه منبسط، باز و تا کرد:

120 سوراخ برای Φ7.
