PLC کنترل ماشین خم شدن اتوماتیک برای لوله ادرار کننده آلومینیوم

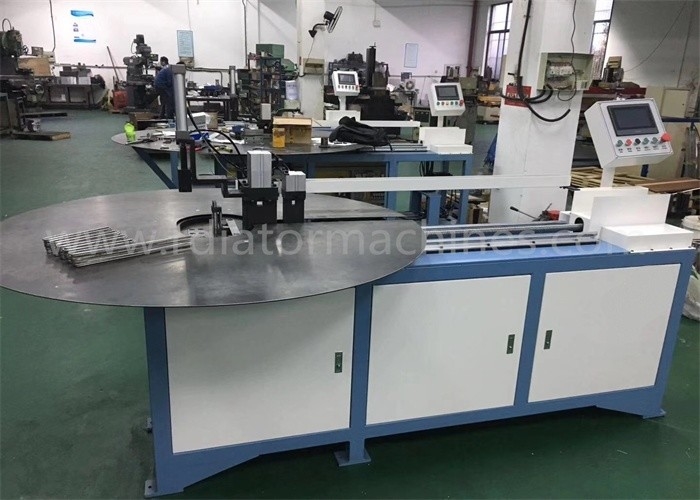

دستگاه خم کردن لوله های سرپنتین آلومینیومی

1کاربرد اصلی

خم کردن لوله مار استفاده می شود برای راست کردن سیم پیچ لوله های مسطح آلومینیومی، خم کردن لوله های مسطح به شکل مار،

و لوله های خمیده را برش می دهیم. فرآیند کار به طور خودکار از تغذیه شروع می شود،

راست کردن، خم کردن تا برش دادن.

2ویژگی های اصلی

سیستم کنترل الکتریکی از PLC و یک صفحه لمسی تشکیل شده است.

از طریق پیچ توپ و یک موتور servo راننده. برنامه می تواند از طریق لمس تنظیم شود

صفحه نمایش، و برنامه ها می توانند به طور مستقیم ذخیره شوند.

مي تونه لوله هاي سرپنتين از انواع مختلف رو خم کنهمشخصات

دستگاه دارای دقت تکرار بالا و ثبات بالا است. خم کردن متفاوت

زاویه ها با تغییر داده های برنامه خم کردن روی صفحه لمسی در دسترس هستند.

3پارامترهای فنی دستگاه خم کردن لوله سرپنتین

اندازه کویل: قطر داخلی: قطر 500mm؛ قطر بیرونی: قطر 1100mm

عرض: 400 میلی متر، ضخامت: 456 میلی متر
فاصله مرکز به مرکز: توسط مشتری تعیین می شود
عرض لوله صاف: 19-44mm
طول هسته: 250-850mm
حداکثر خم: 50 خم
فشار منبع هوا: 0.6Mpa
منبع برق: AC220V، 50Hz

کل قدرت: 3.5kW
ظرفیت تولید: 220 تبخیرگر در 8 ساعت

وزن تجهیزات: 1.5 تن
ابعاد کلی: 12000mm × 1400mm × 1800mm

Wuxi Wondery Trading Co., Ltd یک تامین کننده تجهیزات جامع است که با کارخانه های مختلف داخلی همکاری می کند.یخچال های روغن، بخاری ها یا سایر محصولات و تهویه کننده ها و تبخیر کننده های HVAC.

خط توليد كوندانسور اتوماتيك

از جمله: جمع آوری لوله قالب تک ضربه؛ جمع آوری لوله ماشین ساخت اتوماتیک؛

ماشین های یک طرفه یا دو طرفه آلومینیوم؛ ساخت هسته نیمه اتوماتیک؛ تهویه کننده

دستگاه شکل دادن صفحه جانبی؛ دستگاه برش لوله جمع آوری؛ صاف کردن و برش لوله های صاف

ماشین؛ کوره ی بریز آلومینیومی.

خط تولید رادیاتور اتوماتیک

از جمله: ماشین آلات برای بریز کردن: ماشین آلات ساخت باله، ماشین آلات مونتاژ هسته رادیاتور

ماشین پیچ کردن مخزن پلاستیکی، آشکارساز نشت، قالب صفحه ی سر و طرف و کوره ی بریزگری

ماشین آلات برای رادیاتورهای نوع مکانیکی: قالب بالاب، دستگاه انبساط لوله به بالاب،

دستگاه گسترش لوله به سر، دستگاه پیچ کردن مخزن پلاستیکی و غیره

خط تولید تبخیر کننده

از جمله: قالب باله (نوع تک ضربه یا نوع پیشرفته)

دستگاه خم کردن لوله مارپیچی؛ میز مونتاژ بخارگر و غیره

خط تولید تبخیر کننده و تهویه مطبوع

از جمله: ماشین خم کردن مبادله گرما؛ ماشین خم کردن لوله U بلند/کوتاه؛

ماشین تراش و برش لوله های مس

خط فشار باله؛ قالب باله پیشرفته؛ دستگاه انبساط عمودی/افقی؛ دیگران.

سایر ماشین آلات ساخت مبادله گرما

ماشین آلات و/یا قالب ها برای محصولات مشابه مبادله گرما و لوازم جانبی آنها
