کوره لحیم کاری خلاء الکتریکی 750 درجه سانتیگراد برای مبدلهای حرارتی رادیاتورهای آلومینیومی
1.اسخلاصه
کوره لحیم کاری آلومینیوم خلاء عمدتاً برای تجهیزات تبادل حرارتی لوکوموتیو راه آهن استفاده می شود.
تجهیزات جداسازی هوا و تولید حفاظت از محیط زیست خودرو.محصولات با خلاء
عملیات لحیم کاری: اینترکولر، خنک کننده روغن، رادیاتور، اواپراتور، کندانسور، آنتن شبکه رادار، موجبر
و مبدل های حرارتی باله یا بخش مختلف صفحه ای. همه واحدهای اندازه گیری واحد بین المللی (SI) را اتخاذ می کنند.
استاندارد. واحدهای اندازه گیری کلیه قطعات، اجزاء و ابزارهای مختلف تجهیزات
استاندارد واحد بین المللی (SI) را بپذیرید.
2.تیفنیمولفه های
|
کوره خلاء لحیم کاری 2.1 آلومینیوم: 1 مجموعه.
2.2 اندازه منطقه گرمایش موثر: 2000 (L) × 1200 (W) × 1200 (H) میلی متر.
2.3 ظرفیت شارژ کوره: ≤ 2000 کیلوگرم / کوره (از جمله وسایل ابزار).
2.4 حداکثر دما: ≤ 750 ℃;
2.5 دمای کار: 300-700 ℃.
2.6 قدرت گرمایش: 380 کیلو وات;
2.7 یکنواختی دمای کوره: ≤± 4 ℃ (600 ℃);
2.8 دقت کنترل دما: ≤± 1 ℃.
2.9 زمان افزایش دما: ≤ 60 دقیقه برای افزایش دما تا 700 ℃ بدون بار از دمای اتاق.
2.10 درجه خلاء شدید: 4×10 Pa-4;
2.11 خلاء کار: 4×10 Pa-3;
2.12 نرخ افزایش فشار: ≤ 0.4 Pa/h.
2.13 زمان مکش خلاء: ≤ 40 دقیقه برای رسیدن به 4×10-3Pa در حالت سرد و کوره خالی (به استثنای زمان پیش گرمایش پمپ انتشار)؛
|
3.عمومیOمرور

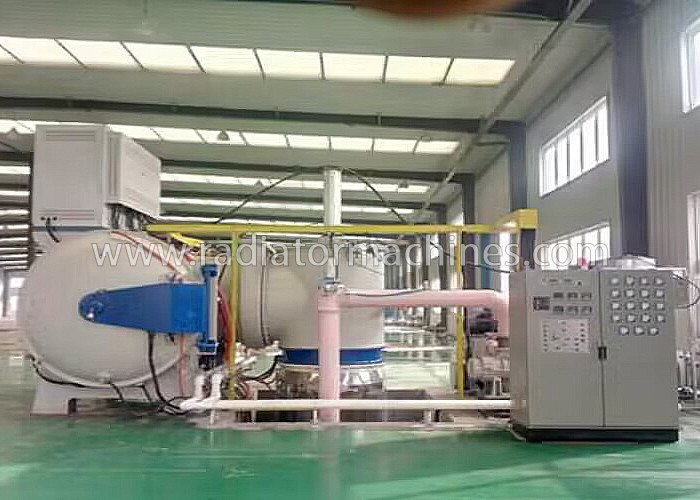

کوره لحیم کاری خلاء یک ساختار افقی و تک محفظه است که درهای کوره در سمت جلو و عقب وجود دارد.
درهای کوره توسط موتورهای کاهنده سرعت به حرکت در می آیند.
میله فشار پنوماتیک در هر دو انتها قفل و تغذیه می شود. دستگاه اصلی از بدنه کوره خلاء تشکیل شده است.
اتاق گرمایش، سیستم خلاء، سیستم باد کردن، سیستم پنوماتیک، سیستم خنک کننده آب، سیستم کنترل الکتریکی و غیره.
3.1 بدنه و روکش کوره وکیوم
بدنه و پوشش کوره لحیم کاری برقی خلاء از ساختار دو جداره آب خنک و ورودی آب است.
و طراحی زهکشی از منطقه مرده دما جلوگیری می کند. دیواره های داخلی و خارجی کوره از
فولاد کربنی با کیفیت بالاروکش کوره به صورت بازشوی لولای جانبی با ساختار گیره کمانی می باشد.
سطح داخلی بدنه کوره برای اطمینان از عملکرد خلاء در استفاده طولانی مدت صیقل داده شده است.
3.2محفظه گرمایش، المنت حرارتی و عایق
محفظه گرمایش کوره لحیم کاری الکتریکی یک ساختار قاب هشت ضلعی است که از آن تشکیل شده است
تمام فولاد ضد زنگ و دو ردیف قرقره وجود دارد
در پایین قاب، که برای کشیدن، نگهداری و تعمیر کلی راحت است
از گرمایش
محفظه - اتاق.سپر حرارتی از 5 لایه فولاد ضد زنگ ساخته شده است.
لایه 1-4: فولاد ضد زنگ 0.5 میلی متر (304).
لایه 5: فولاد ضد زنگ 1 میلی متری (304) خارجی ترین لایه است.
عنصر گرمایش از نوار کروم نیکل باند پهن (Cr20Ni80) با گرمایش یکنواخت و اتلاف حرارت کم استفاده می کند.
دمای گرمایش برای گرمایش و کنترل دما به 10 منطقه تقسیم می شود.عناصر گرمایشی هستند
چیده شده به صورت مارپیچ با نوارهای کروم نیکل با باند پهن با دمای بالا، که نه تنها تضمین می کند
یکنواختی دمای کوره خوب است، اما همچنین به بهبود استحکام در دمای بالا و عمر کاری کمک می کند
نوارهای گرمایش
عایق از پرسلن عایق آلومینا 95% استفاده می کند.
یک تسمه آب بندی متحرک در قسمت انتهایی محفظه گرمایش وجود دارد که می تواند از آلودگی منیزیم جلوگیری کند.
بخار به داخل لایه عایق حرارتی تا حد امکان.در عین حال تمیز کردن آن آسان است.
