DW38CNC-3A1S ماشین خم کردن کاملا خودکار برای لوله های مستطیل و گرد

Name: DW38CNC-3A1S ماشین خم کردن کاملا خودکار برای لوله های مستطیل و گرد
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: 38CNC-3A1S
Price: 15.00 USD
Availability: InStock

Brand Name:	WONDERY
Model Number:	38CNC-3A1S
MOQ:	1SET/SET
قیمت:	negotiable
Delivery Time:	45 روز کاری
Payment Terms:	L/C، T/T

Detail Information

توضیحات محصول

Detail Information

محل منبع:

جیانگ سو، چین (سرزمین اصلی)

گواهی:

نام ماشین:

دستگاه خم کن لوله اتوماتیک

مدل:

DW38CNC-3A1S

حداقل خمش R برای لوله مسی: 1.5D است:

Ø38X 3.8mm

حداقل خمش R برای لوله ss 1.5D است:

Ø30X 2.5mm

در دسترس بودن طول لوله خمشی:

2000 میلی متر

حداکثر R برای خم شدن:

280 میلی متر

حداکثر زاویه برای خم شدن:

185 درجه

قدرت موتور الکتریکی:

5.5 کیلووات

وزن:

2250 کیلوگرم

اندازه:

4200X1200X1400

جزئیات بسته بندی:

کیف چوبی مناسب برای حمل و نقل دریایی

قابلیت ارائه:

100 ست / مجموعه در سال

برجسته کردن:

دستگاه خم کردن لوله مستطیل,دستگاه خم کن لوله تمام اتوماتیک,دستگاه خم کردن لوله های گرد

Fully Automatic Pipe Bending Machine

Round Pipes Bending Machine

توضیحات محصول

DW38CNC-3A1S ماشین خم کردن کاملا خودکار برای لوله های مستطیل و گرد

1.عکس دستگاه

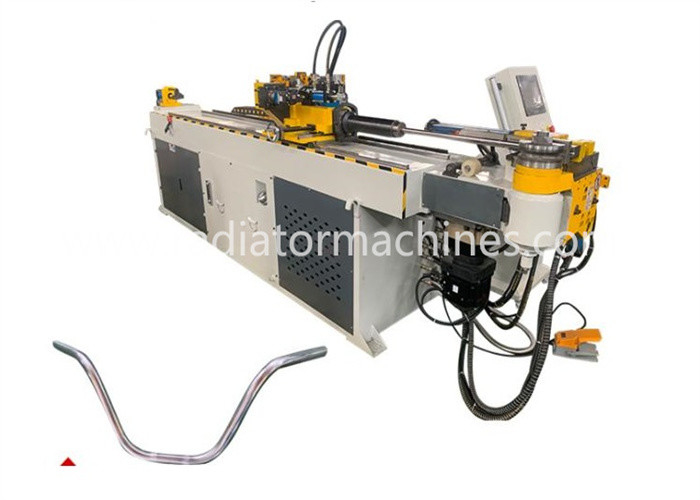

(1)تصویر کلی دستگاه

(2) قالب خم کننده برای لوله مستطیل و لوله گرد

2.توضیحات محصول
مواد سازگار شده:
لوله های فولادی، لوله های فولادی، لوله های مس، لوله های آلومینیومی؛ لوله های فلزی
صنعت کاربرد توصیه شده:
لوازم موبایل خودرو (انبوهی روغن برای ترمز، خاموش کننده، صندلی) ، موتورسیکلت، تجهیزات سالم،
تهویه مطبوع، دوچرخه، مبلمان فولادی، لوازم بهداشتی و غیره.

3مشخصات اصلی

^{1- تشخیص خودکار قدرت در ماشین و قطعه کار، پردازش هر دو سریع و خوب است}
^{2. هسته ي آهسته برگشتي ، توسط بارو افزايش يافته}
^{3. کل عملیات در کامپیوتر است ، ساده ، سریع و درست}
^{4. سیستم برنامه نویسی تصویری: نقاشی و اصلاح بر روی تصویر لوله استریو در صفحه نمایش، باعث می شود}
^عملیات ^{ساده، سریع و درست}
^{5تست بازتاب: آزمایش مقایسه بر روی ویژگی های بسیاری از مواد لوله}
^{6. عملکرد یک مرحله ای عیب یابی- یک مشاهده دقیق از تغییر شکل مواد لوله در طول}
^{تولید مسیر} ^{از میره.}
^{7- طراحی خودکار گرافیک از dies-clear کمک به توسعه محصولات جدید}
^{8بررسی کلی: مدار هیدرولیک/برقی/سیستم های راننده، عدم فاز در موتورها/انورژن}
^{ولتاژ، دمای} ^{فشار روغن، و به طور خودکار مشکلات تشخیص}
4پارامتر فنی

برنامه نوع ماشین		د.و.38CNC-3A1S
حداقل خم شدن R برای لوله مس:1.5D		Ø38X 3.8mm
حداقل خم R برای لوله s.s 1.5D است		Ø30X 2.5mm
طول لوله خم شده		2000 میلی متر
حداکثر R برای خم کردن		۲۸۰ میلی متر
زاویه حداکثر برای خم کردن		185 درجه
فرآیند خم کردن برای هر لوله		16
نرخ کار	نرخ خم شدن	Ma × 85°/ ثانیه
	سرعت چرخش	Ma×280°/ ثانیه
	میزان تغذیه	Ma × 700mm/sec
دقت کار	زاویه خم	±0.1°
	زاویه چرخش	±0.1°
	طول تغذیه	±0.1mm
وات دستگاه الکتریکی فشار روغن		14mpa
روش ورودی اطلاعات		محور (Y,B,C)
روش خم کردن		سرو
گروه خم شدن حداکثر		500
قدرت سرو موتور چرخش		۴۰۰ وات
قدرت تغذیه موتور سرو		1.5KW
قدرت خم شدن موتور سرو		5KW
قدرت موتور الکتریکی		5.5KW
وزن ماشین		۲۲۵۰ کیلو
اندازه L W H (((mm) 3A1S		4200X1200X1400

5.قطعات اصلی مکانیکی

نه، نه	نام	منشاء	نام تجاری	خدمات
1	سوئیچ هوا	چین	CHINT	دو سال
2	سوئیچ هوا	چین	CHINT
3	تماسگر AC	چین	CHINT
4	رله حرارتی	فرانسه	اسنایدر
5	ترانسفورماتور	چین	جيوچوان
6	ميكرو سوئيچ	ژاپن	امرون
7	قدرت سوئیچ	تایوان	"منول"
8	سیستم الکتریکی سرو	ژاپن	400 وات میتسوبیشی
			1.5 کيلووايت ميتسوبيشي
			5 کيلووايت ميتسوبيشي
9	PLC (CPU)	ژاپن	میتسوبیشی
10	صفحه لمسی	تایوان	وین ویو
11	تغییر روش	ژاپن	امرون
12	رله	ژاپن	امرون
13	کدگر	ژاپن	امرون

6.قطعات و قطعات مکانیکی

1	دستگاه کاهش سرعت	تایوان PHT	2سال
2	مسیر راهنمای Beeline	تایوان HIWIN
3	قرار دادن	ژاپن NSK
4	پیچ توپ	تایوان HIWIN
5	اسلایدر راهنما	تایوان HIWIN
6	IPC	تایوان ADVANTECH	اختیاری
7	سیستم عامل	چین DASONG	2سال

7.سیستم فشار هیدرولیکی

نه، نه	نام	منشأ و نام تجاری	خدمات
1	انواع دریچه های مغناطیسی	ژاپنی یوکن	دو سال
2	مخزن روغن	شانگهای باوشان
3	حلقه مهر	ژاپنی Valqua
4	لوله نفت	تایوان Lianhui
5	موتور پمپ روغن	چین تایهو
6	پمپ روغن	چین تایهو
