کوره سخت سازی و تند کردن شعاع راه رفتن برای بطری گاز

1.دمشخصات بدن کوره:

این کوره چوبی در یک خط نصب شده است. پوسته و چارچوب از صفحه فولادی و فولادی ساخته شده است. بدن کوره در ارتفاع خاصی توسط ستون و قفسه پشتیبانی می شود.به طوری که کوره می تواند در وضعیت پایدار و قابل اعتماد اجرا شود، پوسته ساخته شده از صفحات فولاد A3،δ4mm که با فولاد کانال کوره جوش داده شده است.

پوشش کوره: برای اطمینان از افزایش سریع درجه حرارت، صرفه جویی در انرژی و افزایش دقت کنترل درجه حرارت، کوره ساختار فیبر کامل را اتخاذ می کند.اون بلوک هاي فيبر همراه با ديوار کوره توسط لنگر فولاد ضد زنگ نصب شده اندبرای افزایش عمر پوشش، پس از تثبیت بلوک های فیبر با دیوار کوره، یک لایه از ورق فولاد ضد زنگ 1Cr13 δ2mm در سطح فیبر پوشش داده می شود.اين نوع ساختمون بيشتر از 8 سال طول عمر داره.

پیکربندی تجهیزات: شامل کوره سخت کننده، کوره سخت کننده، مخزن خاموش کننده، میز بارگیری، میز تخلیه، سیستم احتراق، سیستم تخلیه و سیستم کنترل الکتریکی است.

2روش کار خط تولید:

*سیلندرها در رول انتقال بارگیری می شوند.

* سیلندرها به میز بارگیری منتقل می شوند و از یک طرف درب کوره از داخل اتاق کوره سخت سازی شارژ می شوند.

* سیلندر ها به صورت افقی در داخل کوره سخت سازی گرم می شوند.

*بعد از فرآیند گرم کردن، بطری ها از طرف دیگر درب کوره از اتاق خارج می شوند.

* سیلندرها به داخل مخزن خاموشی منتقل می شوند؛ ((سلندرها به صورت افقی در آب خاموشی غوطه ور می شوند)

*بعد از خاموش کردن، بطری ها در میز بارگیری در مقابل کوره تند کننده منتقل می شوند.

* سیلندر ها در داخل اتاق کوره هشداری از یک انتهای درب کوره شارژ می شوند.

* سیلندر ها به صورت افقی در داخل کوره گرمایش گرم می شوند.

*بعد از فرآیند گرم کردن، بطری ها از طرف دیگر درب کوره از اتاق کوره خارج می شوند.

* فرآیند خنک کننده هوا

* بطری ها از اتاق کوره خارج می شوند، در انتظار تخلیه هستند.

چرخه کار خط تولید برای سیلندر استاندارد: 160 ثانیه/قطعه

3مشخصات بطری گاز:

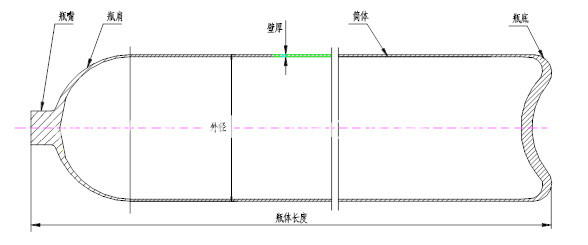

بطری گاز از لوله فولادی بدون درز ساخته شده و به شکل یک بطری شکل گرفته است. یک انتهای لوله فولادی بسته شده است، به طرح بالا مراجعه کنید.

4, فهرست قطعات یدکی
