کوره لحیم کاری مستمر مس
, کوره لحیم کاری مسی 850 درجه
, کوره لحیم کاری مداوم 850 درجه

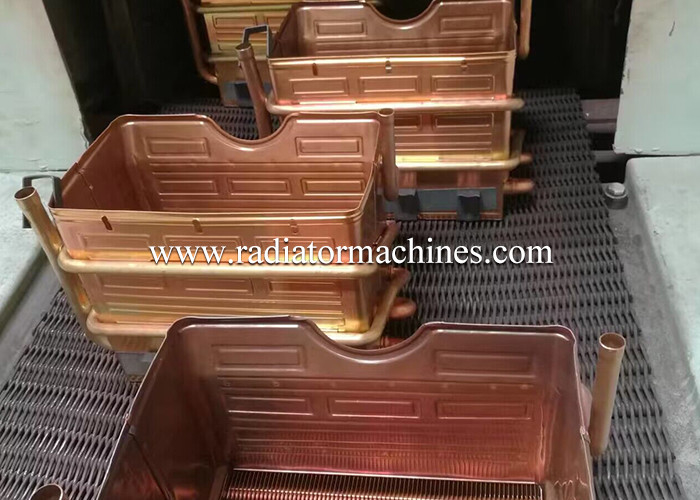

کوره لحیم کاری مسی 850 درجه پیوسته برای رادیاتورهای بخاری
1. کاربرد
کوره لحیم کاری پیوسته عمدتاً برای تولید لحیم کاری مداوم انواع نقره، مس،
و قطعات آلومینیومیسطح محصول پس از درمان توسط تجهیزات روشن است، بدون
اکسیداسیون و کربن زدایی، و درز لحیم کاری پر است. کوره دارای مزایای طراحی جدید است،
ساختار معقول، صرفه جویی در انرژی بالا و راندمان حرارتی بالا، کیفیت تولید پایدار، ایمن و
استفاده راحتکار با آن آسان است و آلودگی صنعتی ندارد.حالت کنترل دما پیشرفته،
با استفاده از ابزار کنترل دما هوشمند، SCR هوشمند، سوئیچ اشنایدر الکتریک. دقت
کنترل دما ± 2 ℃ است.این پیشرفته، قابل اعتماد، عملی و اقتصادی است.
2. اصلیتیفنیپآرامترها
- ابعاد کلی بدنه کوره: 26000 * 2100 * 3100 میلی متر (L، W، H).
- منطقه پیش گرمایش موثر: 6500 * 400 * 500 میلی متر (L، W، H)؛
2.3 منطقه گرمایش موثر: 4050 * 400 * 500 میلی متر (L، W، H)؛
2.4 منطقه خنک کننده موثر: 11600 * 400 * 500 میلی متر (L، W، H)؛
2.5 حداکثر دمای طراحی: 1000 ℃;
2.6 درجه حرارت لحیم کاری: 850 ℃;
2.7 قدرت کل: 180 کیلو وات;
2.8 منطقه کنترل دما: کنترل دمای 9 منطقه، گرمایش کنترل تک فاز، تنظیم پارامترهای مناسب و دقت کنترل دما در ± 1℃.
2.9 تسمه نقاله کوره لحیم کاری مسی پیوسته (100-700 میلی متر) دارای تنظیم سرعت بدون پله است.مخزن صدا خفه کن با دمای بالا از مواد فولادی ضد زنگ مقاوم در برابر دمای بالا وارداتی (سوئد 310S) ساخته شده است که توسط دنده ها فشرده و تقویت شده است.ضخامت صفحه فولادی مخزن صدا خفه کن 8 میلی متر و فشار حالت سرد 1.0 مگاپاسکال است.
2.10 سیم مقاومت در برابر درجه حرارت بالا (0cr27al7m02) به عنوان ماده عنصر گرمایش استفاده می شود و از لوله اکسید آلومینیوم به عنوان چارچوب سیم مقاومت استفاده می شود. المنت های گرمایش به گونه ای چیده شده اند که تعمیر و تعویض آسان باشد و فرآیند تعویض سیم مقاومتی انجام می شود. بر عملکرد تولید تأثیر نمی گذارد.
2.11 روش خنک کننده: خنک کننده ژاکت آب.ژاکت آب خنک کننده از صفحه بویلر مرغوب با ضخامت 6 میلی متر ساخته شده است.
2.12 از جفت حرارتی درجه حرارت بالا نوع K با کیفیت بالا استفاده می شود.
2.13 کوره الکتریکی مجهز به هشدار دمای بیش از حد، خاموش کردن بیش از حد دما و سایر عملکردها است.
2.14 مسیر گاز دارای نمایشگر و کنترل جریان سنج است و دستگاه ورودی می تواند جهت گاز محافظ را تنظیم کند.
مشخصات کمربند مشبک 2.15: طول 55000 میلی متر، عرض 360 میلی متر.از طریق سیم: 4.0 میلی متر (310S)؛سیم بافندگی: 3.0 میلی متر (310S).الگوی شاه ماهی.
سرعت تسمه مش 2.16: 100-700 میلی متر؛
2.17 کاربرد: لحیم کاری مس قرمز.
|
3. ترکیب
کوره لحیم کاری مس شامل سیستم درایو، سیستم گرمایش، سیستم خنک کننده، سیستم کنترل، آمونیاک است.
سیستم تامین گاز تجزیه و سیستم تصفیه آمونیاک. کوره صدا خفه کن از وارداتی با دمای بالا ساخته شده است.
فولاد ضد زنگ مقاومالمنت های گرمایش الکتریکی قابل جدا شدن در بالا و زیر مخزن صدا خفه کن نصب می شوند.
تسمه مش از تبدیل فرکانس و تنظیم سرعت بدون پله است و گاز مخلوط از تجزیه می شود
آمونیاک مایع (75 درصد هیدروژن و 25 درصد نیتروژن) وارد کوره می شود تا اثر حفاظتی گاز حاصل شود.این
دستگاه تنظیم جهت گاز جو پایدار را تضمین می کند.پس از عملیات حرارتی در کوره، سطح از
محصول روشن است، بدون پدیده اکسیداسیون، و قوام محصول خوب است.
4. الفمومونیا در حال تجزیهدستگاه
مدل تجزیه آمونیاک 4.1: WDL-50
4.2 قدرت کل: 70 کیلووات;
ولتاژ نامی 4.3: 380 ولت، سه فاز.
فرکانس 4.4: 50 هرتز.
درجه حرارت 4.5: 950 ℃
4.6 دمای کار: 800 - 850 ℃
4.7 ظرفیت تجزیه: 50m 3/h;
4.8 2 فشار کاری: 0.02-0.04mpa;
4.9 قدرت گرمایش تصفیه کننده: 6 کیلو وات / قطعه * 2 قطعه؛
4.10 دمای کاری واحد تصفیه: دمای معمولی
4.11 خلوص گاز:
گاز تصفیه شده: (75% H2، 25% N2)
نقطه شبنم ≤ - 60 ℃
آمونیاک باقیمانده ≤ 5ppm
4.12 دستگاه تجزیه از لوله فولادی ضد زنگ مقاوم در برابر دمای بالا SUS310S با کیفیت بالا ساخته شده است.
با ضخامت 4 میلی متر
4.13 ماده عنصر گرمایش الکتریکی کوره لحیم کاری بخاری گاز طبیعی مسی پیوسته است.
سیم مقاومت در برابر دمای بالاالمنت گرمایشی با کشش نوع پلاگین نصب می شود که راحت است
برای نگهداری و تعویضفرآیند تعویض سیم مقاومتی بر عملیات تولید تاثیری ندارد.
4.14 تجزیه کامل 1 کیلوگرم آمونیاک مایع می تواند 2.62 متر مکعب مخلوط گاز نیتروژن هیدروژن تولید کند.
5. فهرست اجزای اصلی
| نه |
مورد |
نام تجاری / مشخصات |
| 1 |
سوئیچ هوا |
تیانژنگ |
| 2 |
آمپر متر |
تیانژنگ |
| 3 |
ولت متر |
تیانژنگ |
| 4 |
تبدیل کننده |
تیانژنگ |
| 5 |
سوئیچ جهانی |
تیانژنگ |
| 6 |
کنتاکتور |
تیانژنگ |
| 7 |
رله میانی |
شینلینگ |
| 8 |
دکمه ها |
تیانژنگ |
| 9 |
معکوس کننده |
3.0 کیلو وات |
| 10 |
تریستور |
غرب |
| 11 |
ترموکوپل |
ژائوکینگ، گوانگدونگ |
| 12 |
کنترلر دما صفحه نمایش دیجیتال هوشمند |
یودیان، چین |
| 13 |
ضبط کننده دما |
یودیان، چین |
| 14 |
مواد مخزن آب |
صفحه فولادی دیگ بخار شینیو به ضخامت 6 میلی متر |
| 15 |
عنصر گرمایش کوره |
OCr27a17mo2، شانگهای شوکینگ |
| 16 |
لوله اکسید آلومینیوم |
جین هوان، فوشان |
| 17 |
آستر کوره |
ییکسینگ، جیانگ سو |
| 18 |
رول فیبر مقاوم در برابر آتش |
یونتای، شاندونگ |
| 19 |
مواد پوسته کوره |
صفحه آهنی A3، ضخامت 4 میلی متر، شکل گیری خمشی |
| 20 |
لایه عایق کوره |
ضخامت 450 میلی متر |
| 21 |
سرعت اجرای تسمه مش |
تنظیم سرعت 100 ~ 700 سانتی متر در دقیقه. |
| 22 |
مخزن صدا خفه کن کوره |
ورق فولادی ضد زنگ ضخامت 8 میلی متر 310S مقاوم در برابر درجه حرارت بالا وارداتی از سوئد |
| 23 |
یاتاقان |
دونگوان |
| 24 |
شیر فشار |
شانگهای |
